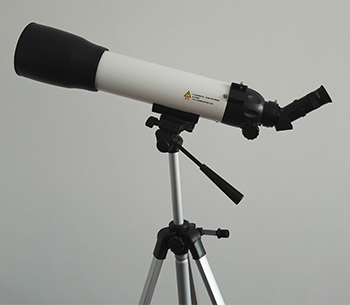

RB-LGS型林格曼黑度儀

一、簡介

        RB-LGS型林格曼黑度儀是利用林格曼煙氣濃度圖測量煙氣黑度等級的儀器。具有測試快速、簡單、準備度高等特點，可以將數碼照相機固定在儀器上拍照以記錄觀測結果。該林格曼黑度儀，可應用于環境保護部門和各工礦企業的煙氣黑度測定。

二、技術參數

1.執行標準：《固定污染源排放煙氣黑度的測定 林格曼煙氣黑度圖法》（HJ/T398-2007）

2、望遠鏡視角放大率：25倍

3、望遠鏡觀測距離：10～3000米

4、物鏡通光孔徑：90毫米

5、林格曼黑度等級：0、1、2、3、4、5共六個等級

6、分劃面攝像倍率：2倍
7、誤差不大于0.5級

8、外型尺寸：（620×115×115）mm3

三、功能特點

1.測量距離遠

2.清晰度高，準確度高

3.數碼相機萬用接口支架，便與拍照，可將結果記錄下來

4.儀器使用簡單方便，一般工作人員即可操作

四、使用方法

1、選擇觀察位置

觀察煙氣的部位應選擇在煙氣黑度 的地方，該部位應沒有冷凝水蒸汽存在。

2、讀數

觀察時，將煙囪排出煙氣的黑度與林格曼煙氣黑度圖進行比較，記下煙氣的林格曼級數。如煙氣黑度處于兩個林格曼級之間，可估計一個0.5 或0.25 林格曼級數。

3、觀察時間

連續觀測煙氣黑度的時間不少于30min，每分鐘觀測4 次。觀察者不宜一直盯著煙氣觀測，而應看幾秒鐘然后停幾秒鐘，每次觀測（包括觀看和間歇時間）約15s，

4、觀察條件

應該在白天進行觀測；觀察者的視線應盡量與煙氣飄動的方向垂直；觀察排氣的仰視角盡可能低，應盡量避免在過于陡峭的角度下觀察，觀察煙氣宜在比較均勻的天空照明下進行，如在陰霾的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數。
